WD-3300測向系統采用成熟的偽多普勒和沃森-瓦特方法，結合統計信號處理，為政府、軍隊、執法和工業應用提供經濟有效的高精度測向解決方案。

系統體積小，重量輕，耐震，適合在固定或移動環境、甚至是在惡劣的環境條件下使用。

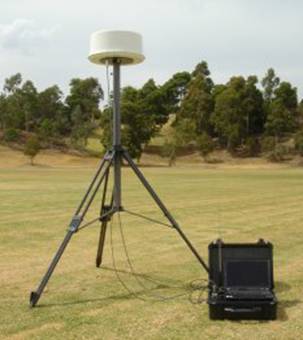

系統主要由三部分組成：天線罩、三腳架和處理單元。處理單元放在一個公事包風格的小提箱內，包括接收機（雙機系統為兩個）、DF天線控制器和筆記本電腦。安裝時只需要把天線罩安裝到三腳架上，再用所提供的電纜把它連接到處理單元即可，一個人幾分鐘就能完成。

整個系統供電既可以用內部可充電電池，也可以用車載電瓶，或是外部電網（交流電）。

WD-3300基于先進的軟件無線電理念，中頻信號數字化，其后的處理和解調全部由軟件完成。這對用戶而言好處是明顯的：接收機的功能通過簡單運行不同的程序接可成型定義，大大提高了接收機的靈活性和性能。

軟件無線電接收機因?yàn)闇p少了硬件參數的影響，其性能更加可預測，也更穩定。

模塊化的硬件設計結合創新的軟件，WD-3300系列測向系統所展示了其它傳統產品所不具備的性能和靈活性。

功能

l 頻率范圍2 ~ 3500 MHz

l 小型獨立系統

l 單/雙接收機兩種配置選擇

l 偽多普勒和沃森-瓦測向方法

l 移動或固定式布站

l 快速架裝，無須工具

l 結構堅固、防風防雨

l 精度高

l 時實射頻/音頻頻譜分析

l 交流供電及電池供電

l 集成羅經校正

l GPS記錄（選件）

l 客戶機/服務器控制（選件）

l 三角定位和制圖（選件）

硬件

測向系統的提箱里包含了一個高性能的軟件接收機和測向控制單元、電池、充電單元和相關電路，可快速方便地投入使用。

WD-3300的標準天線密封在防風防雨的天線罩內，包含兩套排列在一個圓形陣列中8孔天線元素，以達到最大精度和頻率范圍。

軟件

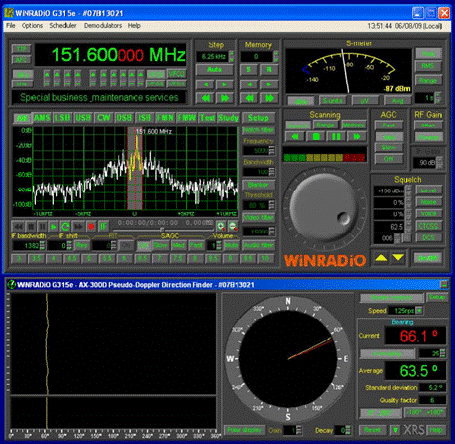

測向系統的主用戶接口為一個虛擬的接收機控制面板，使系統操作就像傳統的通信接收機一樣。

為了方便操作者，以數字格式顯示瞬時方位值和平均方位值。

帶自動指北針的圓形方位顯示器具有附加的“極化方式”，允許用戶評估相對于跟蹤長度的信號強度，可調的軌跡衰變時間能幫助識別隨機反射，并消除因多徑效應引起的錯誤。

瀑布模型和柱狀圖幫助進一步分析信號，直接觀察信號方位隨時間的分布，便于估算目標的運動。

（見下圖）

選件

系統配置可以選擇單接收機或雙接收機，雙機系統還能夠監測接收頻率解調的音頻信號，與測向處理無任何沖突。

各種天線選件能夠覆蓋2~3500MHz整個頻率范圍。

如果安裝GPS選件，可以記錄與測量相對于測向站GPS坐標的方位值，有助于定向信息的后期處理。

客戶機/服務器軟件（CSO）選件可以遠程控制測向系統，在遠端站點實時顯示所有的方位指示信息。

三角測量/繪圖選件用于通過至少兩個測向站來確定目標的絕對位置，需要與GPS選件和CSO選件一道使用，測向站之間必須通過適當?shù)木W(wǎng)絡結構連接。來自測向站的方位數據用于三角測量，得到的位置顯示在本地的地圖上，本地地圖數據需要用戶另備。

技術指標

詳細參見設備彩頁。

產品型號說明

WD-3300RP-G315

單信道便攜式測向系統（標配AX310D天線）

WD-3300RP-G315-2

雙信道便攜式測向系統（標配AX310D天線）

WD-3300-AX310D

VHF/UHF天線，100~1000 MHz

WD-3300-AX320D( 選件)

HF/VHF天線，2~100 MHz

WD-3300-AX330D( 選件)

UHF/SHF天線，1000~3500 MHz

WD-3300-GPS( 選件)

GPS( 選件)

WD-3300-CSO( 選件)

客戶機/服務器軟件

WD-3300-TMO( 選件)

三角測量/繪圖軟件
